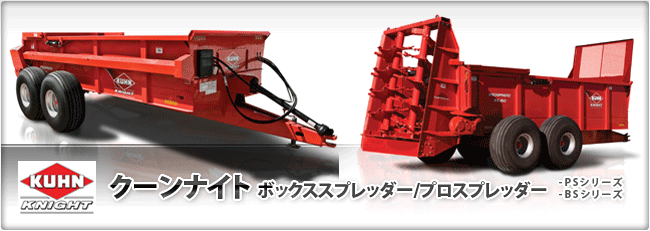

革新的なボックス構造が特長のスプレッダー
ボックス構造
一体溶接型の構造がフレーム全体をより頑丈にし、けん引ドローバーは直接アクスルにつながっています。 また、逆U字型クロスバーが樹脂製フロアーコンベヤーを保持することによって、耐久性をもたらします。
樹脂製フロアー
厚板の頑丈なフロアーコンベヤーは摩擦や凍結を抑制することで、長寿命を実現し、メンテナンスを容易にしました。
この頑丈なフロアーコンベヤーはシングル構造のコンベヤーやグルーブボードコンベヤーより耐久性が高く、通常のコンベヤーよりも低馬力で作動させることが可能です。
ビーター構造
パドルはビーターシャトルに2箇所でしっかりと溶接されている為、耐久性と信頼性は抜群です。ヘビーデューティー・ルースターコームは最高の散布性を発揮します。また、パドルにボルト留めされており、容易に交換可能です。
エプロンギアボックス
ボックススプレッダーにはウォームドライブとパラレルシャフト・ギアボックスが使用されています。ギアボックスに組み込まれているエプロン駆動シャフトは頑丈で信頼性が高く、またメンテナンスも容易に行えます。
ギアボックスには油圧モーターが直装されていることから、カプラーなどは一切不要です。これにより信頼性と長寿命を可能にしました。
諸元表
PS150 / PS150V / PS160 / PS160V
| モデル | PS150 | PS150V | PS160 | PS160V | |
|---|---|---|---|---|---|
| 寸法 | (横ビーター） | (縦ビーター） | (横ビーター） | (縦ビーター） | |
| A-全長（cm） | 734 | 787 | 828 | 881 | |
| B-ボックス長さ（cm） | 533 | 605 | |||
| C-ボックス深さ（cm） | 94 | 109 | |||
| Dボックス内幅（cm） | 183 | ||||
| E-全高 | タイヤサイズ | 19x16.1 | 21.5x16.1 | ||
| ピーター上高さ（cm） | 206 | 282 | 211 | 284 | |
| 油圧エンドゲート高さ（cm） | 196 | 216 | |||
| F-積込高さ（cm） | 183 | 203 | |||
| G-全幅（cm） | 318 | ||||
| H-最低地上高（cm） | 30 | 33 | |||
| 重量（kg） | 3,248 | 4,051 | 4,309 | 4,640 | |
| 容量 | 容積（m3） 平積み | 9.5 | 12.3 | ||
| 容積（m3） 山積み | 14.2 | 17.0 | |||
| ビーター | 本数 | 2 | |||
| 取り外し可能なパドル数/歯数 | 14（パドル） | 32（歯） | 14（パドル） | 32（歯） | |
| 直径（cm） | 51 | 95 | 51 | 95 | |
| ローワースピナー | オプション | － | － | － | |
| ピーター回転数[rpm] | 463 | 420 | 463 | 420 | |
| パドル/フライト厚さ（mm） | 10 | ||||
| 過負荷保護 | シェアボルト | カットアウトクラッチ | シェアボルト | カットアウトクラッチ | |
| 取り外し可能なビーター | ○ | ||||
| ビーターPTO駆動 | 540 | 1,000 | |||
| エプロン | 枚数 | 2 | |||
| シャフト直径 | 5 | ||||
| スプロケット | 6 | ||||
| チェーン | ビントル | ||||
| スラットサイズ（mm） | 6×38×51 | ||||
| エプロンのスラット数 | 27 | ||||
| 駆動 | 油圧 | ||||
| ギアボックス | パラレルシャフト | ||||
| ボックスとヒッチの構造 | フロントパネルとサイド暑さ（mm） | 2.5mm | |||
| フロアー厚（mm） | 16（樹脂製） | ||||
| エンドゲート | |||||
| アクスル | タンデム | ||||
| スピンドル（cm） | 8 | 9 | |||
| ハブボルト数 | 8 | 10 | |||
| ドローバーにかかる重量-（%） （総重量に対して） |
15 | 17 | 15 | ||
| トラクター所要馬力（PTO）（PS) | 120 | 140 | 160 | ||
※上記の仕様は、予告なく変更になる場合があります
BS1130/ 1140
| モデル | BS1130 | BS1140 | |
|---|---|---|---|
| A-全長（cm） | 630 | 691 | |
| B-ボックス長さ（cm） | 427 | 488 | |
| C-ボックス深さ（cm） | 66 | 76 | |
| D-ボックス内幅（cm） | 168 | ||
| E-エンゲート全高（cm） | 144 | 173 | |
| F-フロント全高（cm） | 152 | 164 | |
| G-全幅（cm） | 259 | ||
| H-最低地上高（cm） | 43 | ||
| 容量 | 容積（m3）平積み | 4.8 | 6.1 |
| 容積（m3）山積み | 9.1 | 10.8 | |
| 重量（ｋｇ） | 1,869 | 2,368 | |
| ビーター | 本数 | 2 | |
| ビーター当たりのパドル数 | 12 | ||
| メインビーター直径（cm） | 66 | ||
| アッパービーター直径（cm） | 36 | ||
| パドル厚さ 上部/下部（mm） | 9.5/7.9 | ||
| ボルト固定パドル | ○ | ||
| シェアボルト付オーバークランチ | ○ | ||
| エプロン | 枚数 | 1 | 2 |
| シャフト直径（cm） | 3.8 | ||
| スプロケット | 6歯 | ||
| チェーン | ピントル | ||
| スラットサイズ(mm) | 7.9x38x64 | 6.4x32x44 | |
| エプロンのスラット | 19 | 22 | |
| 駆動 | 油圧 | ||
| ＰＴＯ | 回転数（ｒｐｍ） | 540 | |
| ＰＴＯクラッチ | オーバーランクラッチ | ||
| ボックスと牽引の構造 | フロントパネルとサイド（mm） | 2.4 | |
| フロアーコンベアー（mm） | 6.3（樹脂製） | ||
| アクスル | シングル | タンデム | |
| タイヤサイズ | 19x16.1 | 16.5×16.1 | |
| スピンドル（cm） | 7.6 | 6.4 | |
| ハブボルト | 8 | ||
| ドローバーにかかる従量－％（総重量に対して） | 12 | ||
| トラクター所要馬力（PS） | 75 | 90 | |
※上記の仕様は、予告なく変更になる場合があります
