革新的なヘリックスリールと
2本のオーガー設計

クーン リールオーギー
/ リールコマーシャル
KUHN
3115-TR / 3120-TR
RA136-TR / 142-TR
RC250R-TR / 260R-TR / 270R-TR / 295R-TR
- 馬力(PS)
- 45.0 - 169.0
- 車体重量(kg)
- 1,687 - 11,476
革新的なヘリックスリールと
2本のオーガー設計
KUHN
3115-TR / 3120-TR
RA136-TR / 142-TR
RC250R-TR / 260R-TR / 270R-TR / 295R-TR

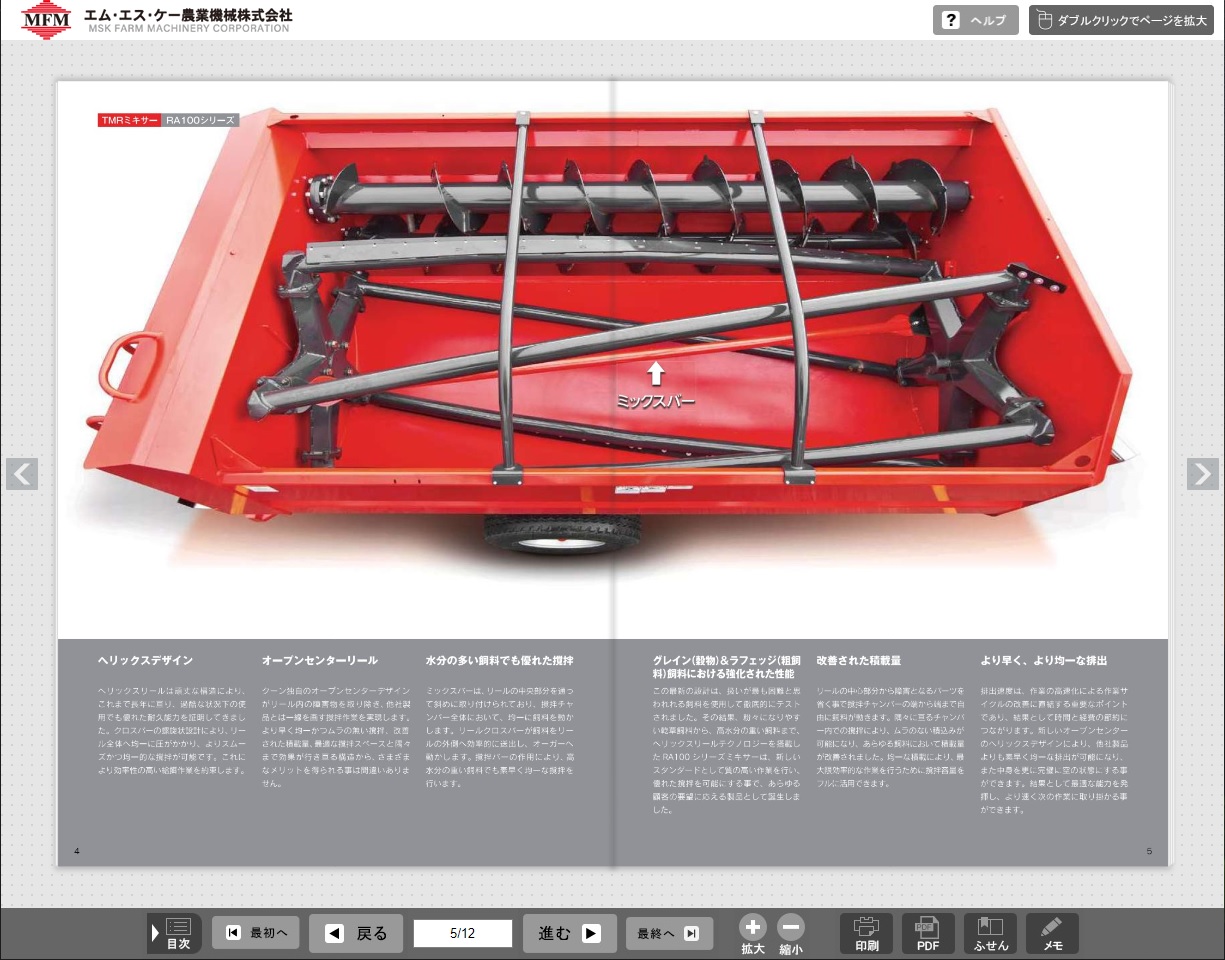

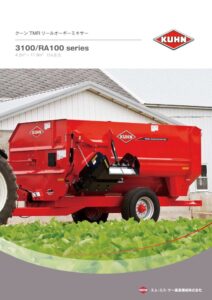

リールオーギーモデル
(3100/RA100シリーズ)

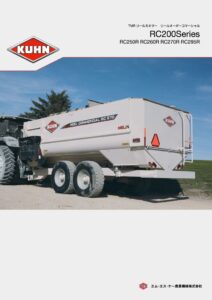

リールコマーシャルモデル
(RC200Rシリーズ)
※画像は海外トラック仕様です。
※国内トラック仕様の公道走行はできません。
・嗜好性の高い飼料の作成を目指したモデルです。
・作物を素早く、やさしく撹拌します。
・加圧が少ない為、所要馬力、本機の摩耗そして飼料の劣化を抑えられます。
・効果的な乾草処理が行えます。
・高い信頼性と耐久性を発揮します。
・RC200Rシリーズは粗飼料(ラフェッジ)オーガー仕様です。飼料に合わせたオーガーの他に、様々なオプションの選択ができます。
・3100/RA100シリーズは、牽引式、定置式の選択が可能です。
・RC200Rシリーズは、牽引式、定置式、トラック搭載式(受注生産)の選択が可能です。
3100シリーズのパドルリール

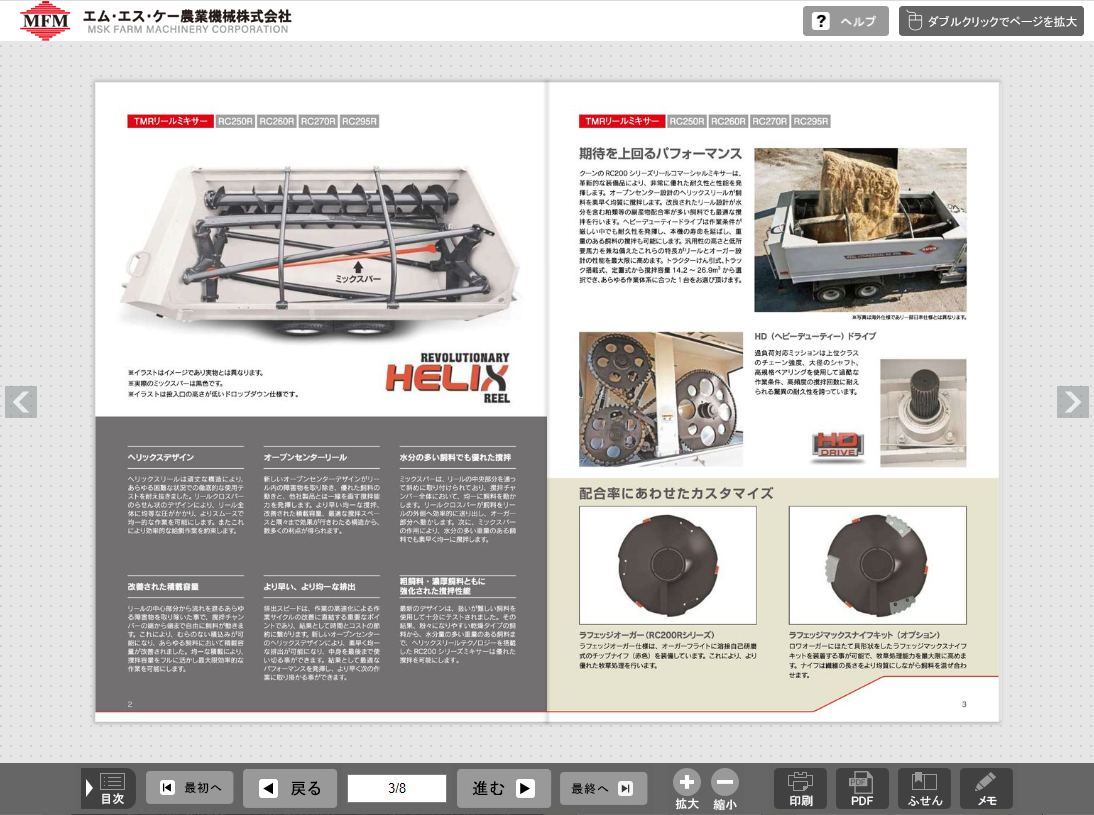

RC200Rシリーズのヘリックスリール
3100シリーズは4本パドルリール、RC200Rシリーズは5本パドルのヘリックス(螺旋構造)リールを装着しています。大径リールがゆっくりと回転し、2つのブレンドオーガーへ飼料を優しく送ります。アッパーオーガーが後方へ、ロワオーガーが前方へ飼料を動かし、排出オーガーの働きをします。この独特の組み合わせにより素早く、少量からの撹拌が可能になります。リールオーギーは飼料摂取の促進に貢献し、結果生産性を上げることができます。ヘリックスリールは飼料をやさしく持ち上げ、チャンバー内部隅々まで、空気を含んだ栄養価の高い飼料を生産します。更にリールにはポリワイパーが装着され、排出も素早く行えます。
ラフェッジマックスナイフ
ヘイマックスパン
3100/RA/RC200Rシリーズのロワオーガーはラフェッジ仕様で、オプションのスキャロップラフェッジマックスナイフを装着すると、乾草飼料を最大限効果的に処理し、均一な長さでより良く混合される事から、嗜好性の高い飼料が完成します。
ヘイマックスシステムを選択すると、幅広い種類の飼料を処理する事が可能です。乾草飼料やその他の重量のある飼料をヘイパンの上に載せて、鋭い先端のヘイマックスナイフが装着されたアッパーオーガーで、チャンバーに入る前に飼料を前処理します。
型式名 | 3115 | 3120 | RA136 | RA142 | |
---|---|---|---|---|---|
A-全長(cm) | 368 | 480 | 531 | 592 | |
B-攪拌チャンバー長さ(cm) | 213 | 305 | 335 | 396 | |
C-バンパーまでのフロント排出長さ(cm) | 198 | 292 | 363 | 427 | |
D-全高(cm)*1 | 196 | 213 | 262 | ||
E-ドロップサイド仕様の投入部の差(㎝) | ― | 38 | |||
F-タイヤ外側の距離*1(cm) | 208 | 239 | |||
G-ミキサー全幅(cm) | 224 | 252 | |||
H-スライドトレー排出最大距離 (※標準仕様)(cm) |
51 | 56 | 53 | ||
-3オーガー排出最大距離 60/90cm(cm) |
― | 74/99 | 76/107 | ||
-チェーンコンベアー排出最大距離 60/90/120cm(cm) |
― | 76/107/127 | |||
I-スライドトレー排出最大高 (※標準仕様)(cm) |
48 | 66 | 89 | ||
-3オーガー排出最大高 60/90cm(cm) |
― | 104/119 | 127/142 | ||
-チェーンコンベアー排出最大距離 60/90/120cm(cm) |
― | 132/147/163 | |||
J-スライドトレー移動幅 (※標準仕様)(cm) |
252 | 246 | 269 | ||
-3オーガー排出移動幅 60/90cm(cm) |
― | 274/284 | 310/320 | ||
-チェーンコンベアー移動幅 60/90/120cm(cm) |
― | 297/305/312 | |||
K-ヒンジの高さ(cm) | 79 | 92 | 122 | ||
L-ヘイパン上昇時の高さ(cm) | 43 | 56 | 59 | ||
M-ヘイパン下降時の高さ(cm) | ― | 20 | |||
N-ヘイパン長(cm) | 213 | 244 | 305 | ||
本体重量*2(kg) | 1,687 | 2,800 | 4,713 | 5,103 | |
最大積載量(kg) | 2,000 | 2,939 | 4,899 | 5,715 | |
攪拌容量(㎥) | 4.2 | 6.1 | 10.2 | 11.9 | |
リール | リール径(cm) | 132 | 173 | ||
パドル数(本) | 4 | 5 | |||
ホッパー厚さ(mm) | 5 | 5 | |||
回転数(rpm) | 5.1 | 7.1 | 5.1 | 7.1 | |
ロワーオーガー | フライトの直径(cm) | 41 | 41 | ||
フライトの厚さ 断面 (cm) |
1.0 | ||||
駆動シャフト径(cm) | 5.1 | 6.4 | 5.1 | 6.4 | |
チューブ外径(cm) | 10.2 | 10.2 | |||
アッパーオーガー | フライトの直径(cm) | 35.6 | 35.6 | ||
フライトの厚さ 断面 (cm) |
0.97 | ||||
駆動シャフト径(cm) | 5.1 | 5.1 | |||
チューブ外径(cm) | 10.2 | 10.2 | |||
ドア開口寸法(cm) | 51×41 | 91×51 | |||
オイルバス | フロント | リア | |||
ローラーチェーン | 60-80-100 | 60-80-100H | 80-100-120 | ||
アクスル軸径(mm) | 64 | 76 | 86 | ||
ハブボルト(本) | 8 | 10 | |||
総重量に占める牽引稈ウェイト(%) | 18 | 12 | 12 | ||
トラクター所要馬力-PTO*3(hp) | 45 | 50 | 75 | 90 |
※上記の仕様は、予告なく変更になる場合があります
*1 高さと幅はタイヤのサイズにより異なります。
*2 標準仕様時の本体重量となります。
*3 所要馬力は、装備によって異なります。
型式名 | RC250R-TR | RC260R-TR | RC270R-TR | RC295R-TR | |
---|---|---|---|---|---|
A-全長(cm) | 615 | 691 | 767 | 747 | |
B-撹拌チャンバー長さ(cm) | 427 | 503 | 579 | 549 | |
C-バンパーまでのフロント排出長さ(cm) | 462 | 538 | 615 | 587 | |
D-全高*1(cm) | 272 | 320 | |||
E-投入側高低差(ドロップサイド仕様)(cm) | 30 | ||||
F-タイヤ外側の距離*1(cm) | 257 | 279 | |||
G-ミキサー全幅(cm) | 259 | 305 | |||
H-スライドトレー最大距離(※標準)(cm) | 56 | 76 | |||
-4オーガー排出最大距離 60/90cm(cm) | 81/107 | ― | |||
I-スライドトレー最大高さ(※標準)(cm) | 89 | 127 | |||
-4オーガー排出最大高さ 60/90cm(cm) | 127/142 | ― | |||
J-スライドトレー移動幅(※標準)(cm) | 290 | 325 | |||
-4オーガー排出移動幅 60/90cm(cm) | 320/330 | ― | |||
K-排出のヒンジ高さ | 119 | 142 | |||
L-ヘイマックスを上げた状態での高さ (※オプション)(cm) |
56 | ||||
M-ヘイマックスを下げた状態での高さ (※オプション)(cm) |
20 | ||||
N-ヘイマックスの長さ(cm) | 305 | 366 | |||
本体重量(ヘリックスリール仕様)*2(kg) | 7,257 | 7,802 | 9,525 | 11,475 | |
最大積載量(kg) | 6,803 | 8,165 | 9,525 | 12,927 | |
撹拌容量(㎥) | 14.2 | 17.0 | 19.8 | 26.9 | |
リール | リール径(cm) | 178 | 213 | ||
駆動シャフト径(cm) | 12.7 | 20.0 | |||
アーム数(本) | 5 | ||||
ホッパー厚さ(mm) | 9.5 | ||||
スピード(rpm) | 5.6-6.8 | 4.6-5.2 | |||
ロワーオーガー | フライトの径(cm) | 61 | 71 | ||
フライトの厚さ 断面(mm) | 15.9 | ||||
駆動シャフト径(cm) | 8.9 | 12.7 | |||
チューブ外径(cm) | 16.8 | 21.9 | |||
アッパーオーガー | フライトの径(cm) | 56 | 61 | 71 | |
フライトの厚さ 断面(mm) | 12.7 | ||||
駆動シャフト径(cm) | 8.9 | 10.2 | |||
チューブ外径(cm) | 16.8 | 21.9 | |||
オーガーホッパーの厚さ(mm) | 9.5 | ||||
サイドシートの厚さ(mm) | 6.4 | ||||
エンドシートの厚さ(mm) | 6.4 | ||||
ドア開口サイズ(cm) | 106×56 | 122×66 | |||
ローラーチェーン駆動 標準(ヘビーデューティー仕様) |
100-120-140-140 | ||||
軸径 シングル/タンデムアクスル(cm) | 11.4(シングル) | 8.6(タンデム) | |||
ハブボルト | HD 10 | ||||
総重量に占める牽引稈ウエイト(%) | 9 | 11 | 10 | 11.5 | |
トラクター所要馬力-PTO*3(hp) | 100 | 110 | 120 | 165 |
※上記の仕様は、予告なく変更になる場合があります。
*1 高さと幅はタイヤのサイズにより異なります。
*2 いくつかのオプションを装備しています。
*3 所要馬力は、飼料によって異なります。
