あらゆる圃場に対応可能な
オールラウンドレーキ

クーン
ジャイロレーキ

KUHN

GA3201GM / GA3801GM / GA4121GM / GA3201GM / GA3801GM / GA4121GM / GA6501/ 6501P / GA7501 / GA8121 / GA8721/ GA9531

馬力(PS)
20.0 - 30.0
車体重量(kg)
372 - 2,400
  • あらゆる圃場に対応可能なオールラウンドレーキ

    クーン独自の二重に折り曲げられた集草タインアーム

    ウィンドローに対しタインが直角になるタイミングが従来より遅くなった高密接コントロールタイン構造。タインアームはスワスを壊す事なく飼料を素早く乾燥させ、最適なピックアップにより理想的でふわっとしたスワスを形成します。3重巻きタインの通過間隔が狭く、高速でも最小限のロスで良質の集草を行う事ができます。タインアームの重心が中央に位置しているため、タイン回転への影響を抑え、カムへの負荷も軽減します。

    ページトップへ戻る

    マスタドライブローターギヤボックス

    マスタドライブⅢギヤボックス

    クーン独自の第2ステージ“マスタドライブギヤボックス”は密閉式で頑丈な構造で、ボックス内への埃や草の侵入を防ぎ、日々のメンテナンスを最小限に抑えます。多収量や高水分等の困難な圃場にも対応可能。ギヤボックスはダブルギヤを介してローターギヤを駆動させるため、ギヤボックスに掛かるストレスと負荷を減少させます。

    ページトップへ戻る

    低所要馬力に対応!良質ウィンドローを形成できる直装式シングルロータージャイロレーキ

    小規模圃場や中~低馬力のトラクターに最適で、GA3201GMは9本、GA3801/4121GMは10本のタインアームで、作業幅3.20~4.10mの集草を行います。多くのタインアームを装着することで、ローター回転を低速にしながら高速作業を実現します。最大50°まで傾けられるピボットヘッドストックが、牽引式同様の追従性を発揮させます。

    ページトップへ戻る

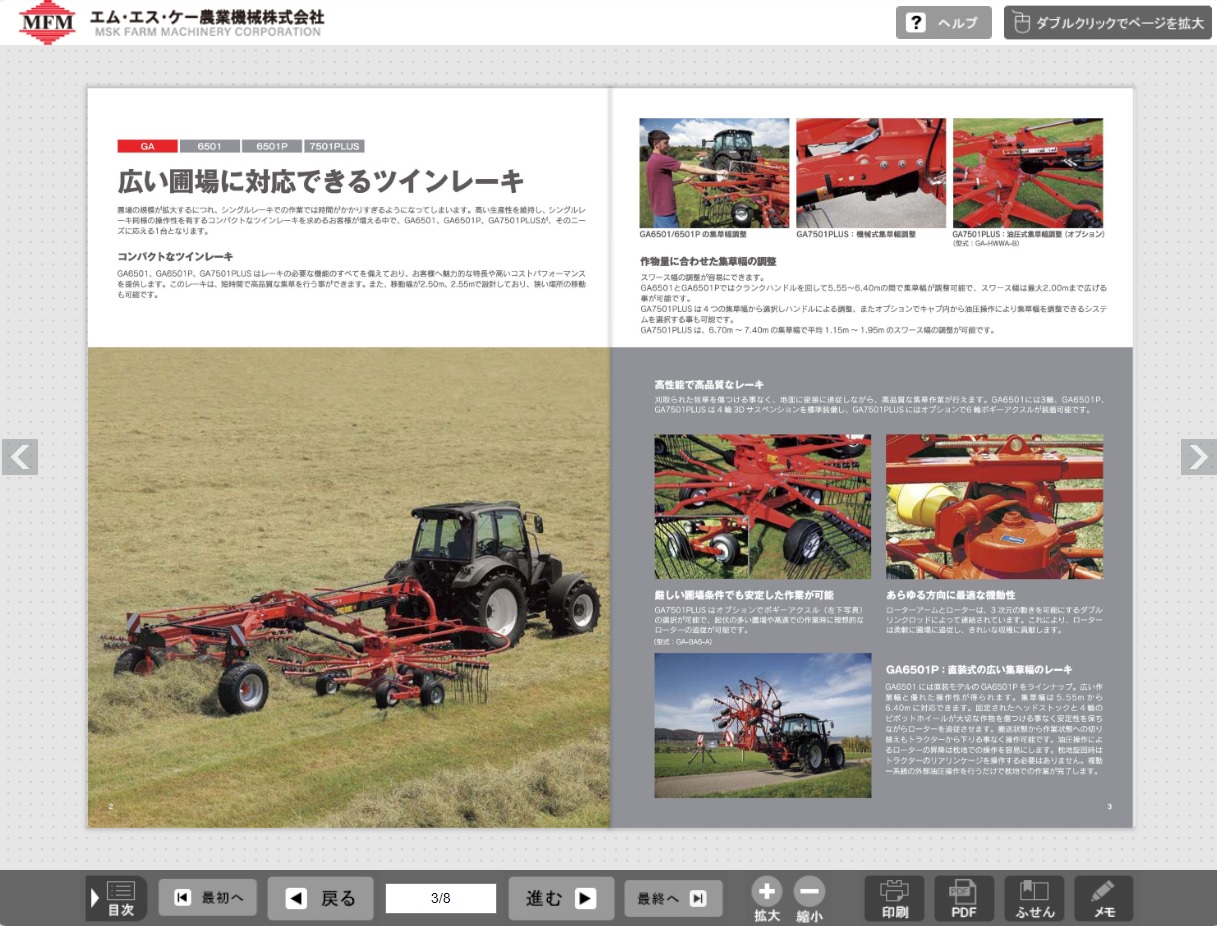

    コンパクトながら広い圃場に対応できる牽引式ツインロータージャイロレーキ

    作業幅5.40~9.30mながら、搬送幅は2.50~3.00mのコンパクトな設計。狭い圃場でもスムーズな移動が可能です。牧草の密集した圃場や凹凸のある地形でも地面すれすれを走行し、抜群の圃場追従性を発揮します。片面を持ち上げての作業と、持ち上げ角度調整が可能であるため、必要に応じて75cm以上の高さのあるスワスでも作業が可能。きれいで確実なウィンドローを形成します。

    ページトップへ戻る

    コンパクトに収納可能な直装式

    直装式のGA6501Pは、広い作業幅を得ながら卓越した操作性を発揮します。ローター間隔の調整により作業幅5.65~6.40mに対応し、ベーラーのピックアップ幅に合わせてウィンドローを形成します。アームやガードの搬送状態から作業状態への変更も、トラクターから降りる事なく操作可能です。また、本機は折り畳んだままの格納が可能で、保管スペースを取りません。

    ページトップへ戻る

    オプションによる妥協のない追従性


    モデルに応じ、追従性を高めるための様々なオプションを選択可能です。GA3201/3801/4121GMにはオプションでフロントゲージホイールや、起伏が多く轍や放牧後の地形で素早い集草を行うためのボギーアクスルを選択できます。GA7501/8121/8731には更なるパフォーマンスのために6本ホイールを選択できます(GA9531に標準)。

    ページトップへ戻る

  • GA3201GM/GA3801GM/GA4121GM

    型式名 GA3201GM GA3801GM GA4121GM
    トラクターへの装着 3点リンク装着(カテゴリーⅠ・Ⅱ)
    作業幅(m) 3.20 3.80 4.10
    スワス幅(m) 0.80~1.00 1.00~1.30 1.30(右側排出)
    ローター 1
    2.64 2.98 3.20
    タインアーム数
    (1ローターあたり)(本)
    9 10
    タイン数
    (1ローターあたり)(本)
    3 4
    駆動 シングルリダクションマスタドライブ ダブルリダクション
    マスタドライブ
    PTO回転数(rpm) 540
    シャーシ 2ホイール 標準装備
    ボギーアクスル オプション
    3Dサスペンション
    トラクター必要外部油圧(kW/hp) 15/20 19/25 22/30
    タイヤ 15×6.00-6 16×6.50-8
    移動全長(m) 2.23 2.77 2.89
    移動幅(m) 1.75
    移動高(m) 1.67 1.95 2.06
    機体重量(㎏) 372 474 540

    ※上記の仕様は、予告なく変更になる場合があります

  • GA6501/6501P/GA7501/GA8121/GA8721/GA9531

    型式名 GA6501 GA6501P GA7501 GA8121 GA8721 GA9531
    トラクターへの装着 2点リンク装着(カテゴリーⅡ) 3点リンク装着(カテゴリーⅢ) 2点リンク装着(カテゴリーⅡ)
    作業幅(m) 5.40~6.40 5.65~6.40 6.85~7.45 7.40~8.00 7.70~8.60 8.40~9.30
    スワス幅(m) 1.00~2.00 1.25~2.00 1.35~1.95 1.40~2.00 1.40~2.30
    ローター 2
    2.65 3.25 3.50 3.65 4.00
    タインアーム数
    (1ローターあたり)(本)
    10 11 12 13 15
    タイン数
    (1ローターあたり)(本)
    3 4
    駆動 機械式 ダブルリダクションマスタドライブ
    PTO回転数(rpm) 540
    シャーシ 3ホイール 標準装備
    4ホイール 標準装備
    6ホイール オプション 標準装備
    ボギーアクスル 受注発注
    3Dサスペンション 標準装備
    トラクター必要外部油圧 複動1系統 単動1系統 複動1系統
    タイヤ 195/65R15 10.0/75-15.3 11.5/80-15.3
    移動全長(m) 5.15 3.50 5.60 6.00 6.57
    移動幅(m) 2.50 2.55 2.82 3.00
    移動高(m) 3.57~4.00 3.55~3.95 3.40(3Dサスペンション)
    3.54(ボギーアクスル)
    3.70~4.36 3.99 3.82~4.40
    機体重量(㎏) 1,260 1,200 1,590 1,930 2,250 2,400

    ※上記の仕様は、予告なく変更になる場合があります

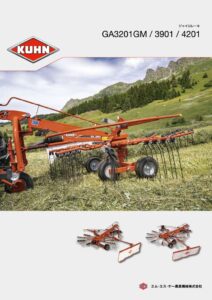

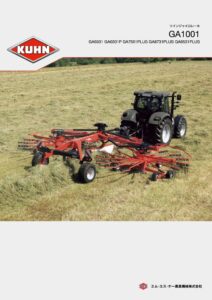

CATALOG DOWNLOAD
