パーフェクトな作物収穫のために

クラース
ライナー

CLAAS

LIN3100 / LIN2900 / LIN2800 / LIN2700 / LIN2600 / LIN450 / LIN420 / LIN370

車体重量(kg)
470 - 2,800
  • パーフェクトな作物収穫のために

    飼料の品質をそのままに、スムーズな作業を

    ※本動画と実際の日本仕様は、異なる場合があります。

    ページトップへ戻る

    ライナーが高品質収穫を可能に


    ツインローターシリーズは6.20m~10.00mにて5機種、シングルローターシリーズは3.70m~4.50mにて3機種を用意しています。快適かつ正確で、収穫作物を丁寧に扱う“グラスケア”が万全です。

    ページトップへ戻る

    時計のように正確な動作と耐久性

    ライナーのローターハウジングは、やさしくきれいに集草するための様々な工夫が施されています。

    • 埃・草片が一切侵入しない密閉式ローターハウジング
    • オイルで満たされたハウジングにより、ケースやカムトラックローラーが摩耗なく作動
    • 大径カムトラックによるスムーズな動きと耐久性
    • 高品質キャストハウジング、または、スチール製ハウジングカムトラック
    • 大きなベアリングやタインアームによる高耐久性と正確でスムーズな動作

    ページトップへ戻る

    容易な脱着と高耐久性のプロフィックスタイン

    プロフィックスタインは、以下の特長を提供します。(ライナー420/450/2700/2800/2900/3100に標準装備)

    • 簡単で工具不要の交換
    • クリアランスが小さく、耐摩耗性に優れているスプライン加工された接合部
    • 異物接触時に曲がりポイントから曲がる設計による、ローターギヤボックスの破損防止

    ページトップへ戻る

    フリーフロートサスペンションによるクリーンな集草(ツインローターシリーズ)

    フリーフロートサスペンションにより、市場で最も高速できれいに集草を行う事ができます。

    • 双方のローターは、圃場の形状に合わせてシャシーから全く独立した動作を行います。
    • 凹凸の多い圃場でも、縦・横方向へ自由に動く三次元可動により、平地と変わらない集草品質を発揮します。
    • 作業速度が速くても、ロータータインは常に圃場麺に対して平行を保ちます。
    • ライナー2700以上では、完璧な追従のためのボギーアクスルを装着できます。(ライナー3100に標準装備、ライナー2700/2800/2900にオプション)

    ページトップへ戻る

    全高を気にする事なく快適に移動(ツインローターシリーズ)

    すべてのライナーは快適な移動が可能です。ライナー2600/2700/2800/2900の全高は、タインを外す事なく4.00m以下に収まります。大型のライナー2800以上の機種では、ローターアームを折り畳んだ後にローターを下方向に移動させる事で全高を低くします。

    ページトップへ戻る

    あらゆる圃場で確実な集草を―CKLサスペンション(シングルローターシリーズ)

    パワーフロードローバーサスペンション(CKL)は、レーキのフレームへの重量を軽減し、スプリングロードアームにより凹凸の多い圃場や傾斜地作業でも平地と変わらない作業を実現します。追従性に優れており、狭い圃場でも思いのままに集草する事が可能です。

    ページトップへ戻る

    簡単な作業高さ調整

    作業高さ調整はハンドルで簡単に行う事ができます。ツインローターシリーズのハンドルはローター上にあり、シングルローターシリーズのハンドルはヘッドストック上まで伸びているため、キャブから降りる事なく調整する事ができます。

    ページトップへ戻る

    取り扱いの容易なスワススクリーン(シングルローターシリーズ)

    スワススクリーン調整もピン1本で非常に簡単に調整できます。移動時の折り畳みもスプリングサスペンションを装備しているため、簡単に折り畳めます。

    ページトップへ戻る

  • ライナー3100/2900/2800/2700/2600

    型式名 LIN3100 LIN2900 LIN2800 LIN2700 LIN2600
    トラクターへの装着 3点リンク装着(カテゴリーⅡ)
    作業幅(m) 8.70-10.00 8.00-9.00 7.40-8.20 6.80-7.40 6.20-6.80
    スワス幅(m) 1.50-2.60 1.20-2.40 1.20-2.20 1.20-2.00 1.10-1.80
    ローター 2
    径(m) 4.20 3.80 3.50 3.20 2.90
    タインアーム数(1ローターあたり)(本) 14 12 11
    タイン数(タインアーム1本あたり)(本) 5 4
    プロフィックスタインアーム 標準仕様
    スワス位置 中央
    PTO回転数(rpm) 540
    シャーシ 6ホイール 標準仕様 オプション
    4ホイール 標準仕様
    サスペンション フリーフローティング
    3方向リフトバルブ 標準装備
    タンデムアクスル オプション
    トラクター必要外部油圧 単動1系統、複動1系統 単動1系統
    タイヤ 15/55-17 10.00/75-15.3 10PR
    全長(移動時)(m) 6.92 6.53 5.87
    全幅(移動時)(m) タインアーム付き 2.97
    タインアームなし
    全高(移動時)(m) タインアーム付き 4.46 3.99
    タインアームなし 3.75 3.72 3.47 3.38 3.18
    重量(kg) 2,800 2,250 2,050 1,900 1,600

    ※上記の仕様は、予告なく変更になる場合があります

  • ライナー450/420/370

    型式名 LIN450 LIN420 LIN370/370TANDEM
    トラクターへの装着 3点リンク装着(カテゴリーⅠ+Ⅱ)
    作業幅(m) 4.50 4.20 3.70
    スワス幅(m)
    ローター 1
    径(m) 3.50 3.20 2.90
    タインアーム数(1ローターあたり)(本) 12 11
    タイン数(タインアーム1本あたり)(本) 4 3
    プロフィックスタインアーム 標準仕様
    スワス位置 左側
    PTO回転数(rpm) 540
    シャーシ 4ホイール 標準仕様 タンデム仕様に標準仕様
    2ホイール 標準仕様
    タンデムアクスル タンデム仕様に標準仕様
    トラクター必要外部油圧 複動1系統
    タイヤ 16/6.50-8 10PR
    全長(移動時)(m) 4.10 3.80 2.55
    全幅(移動時)(m) タインアーム付き 3.50*1 3.20*1 2.98*1
    タインアームなし 2.30 2.00 1.53*2/1.75*3
    全高(移動時)(m) タインアーム付き
    タインアームなし 2.45 2.35 2.15
    重量(kg) 670 650 470

    ※上記の仕様は、予告なく変更になる場合があります

    • *1 スワスガード、保護フレーム折り畳み時
    • *2 シングルアクスル仕様
    • *3 タンデムアクスル仕様

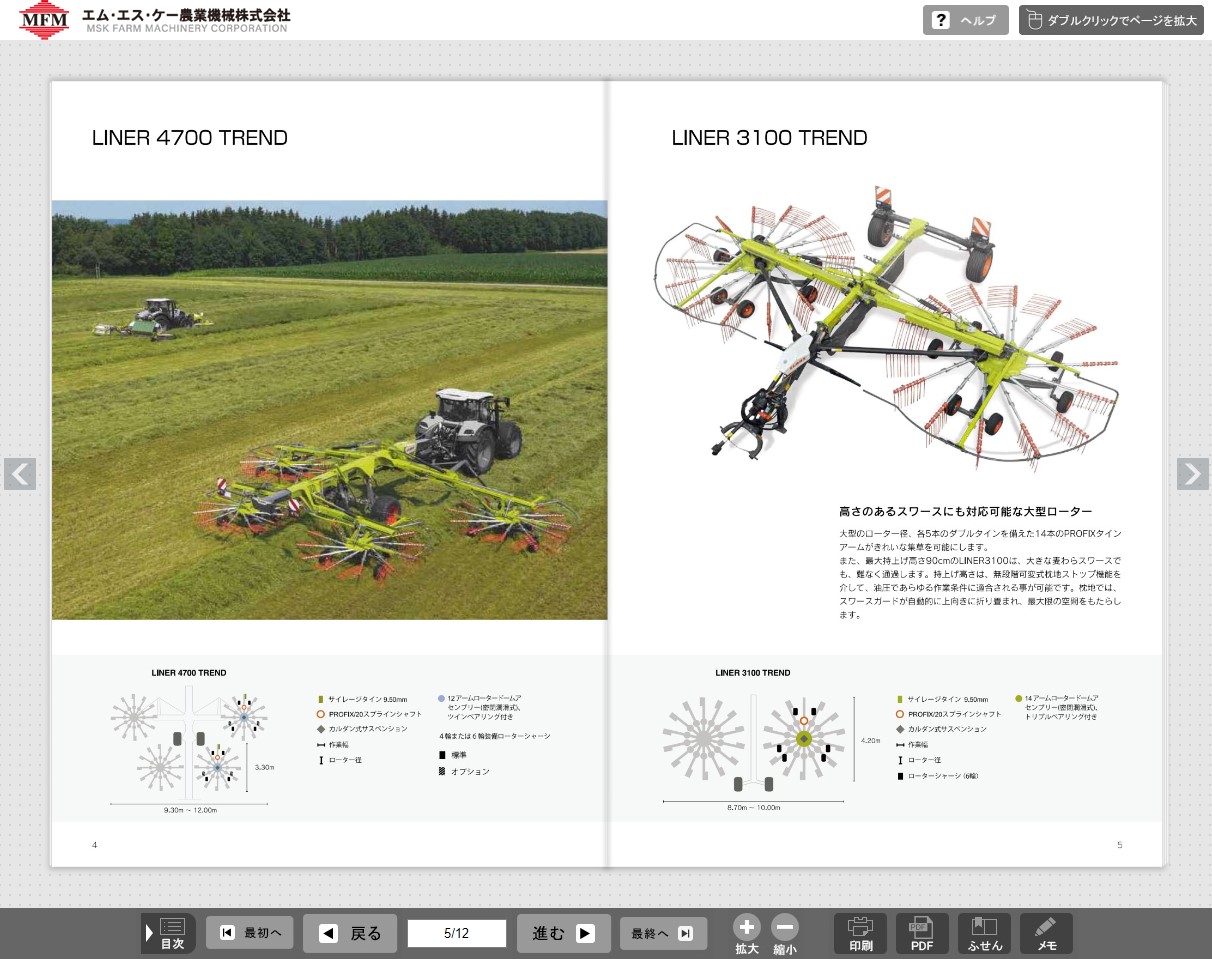

CATALOG DOWNLOAD
