高品質なハーベスターで生産性を向上

1畦オフセット
ハーベスター
SPIRIT6100

AVR

SPIRIT6100

馬力（PS）
90.0
車体重量（kg）
6,500

  • 《AVR SPIRIT6100 WEBカタログ》


  • 高品質なハーベスターで生産性を向上

    AVR製Spirit6100けん引式１畦オフセットハーベスターは大容量5.5tバンカーを誇ります。高品質な馬鈴薯の収穫に必要とされる装備品により、Spirit6100は馬鈴薯にとってもオペレーターにとってもやさしいハーベスターとして作業能率を向上させながら多くの皆様から好評を得ています。





    ページトップへ戻る

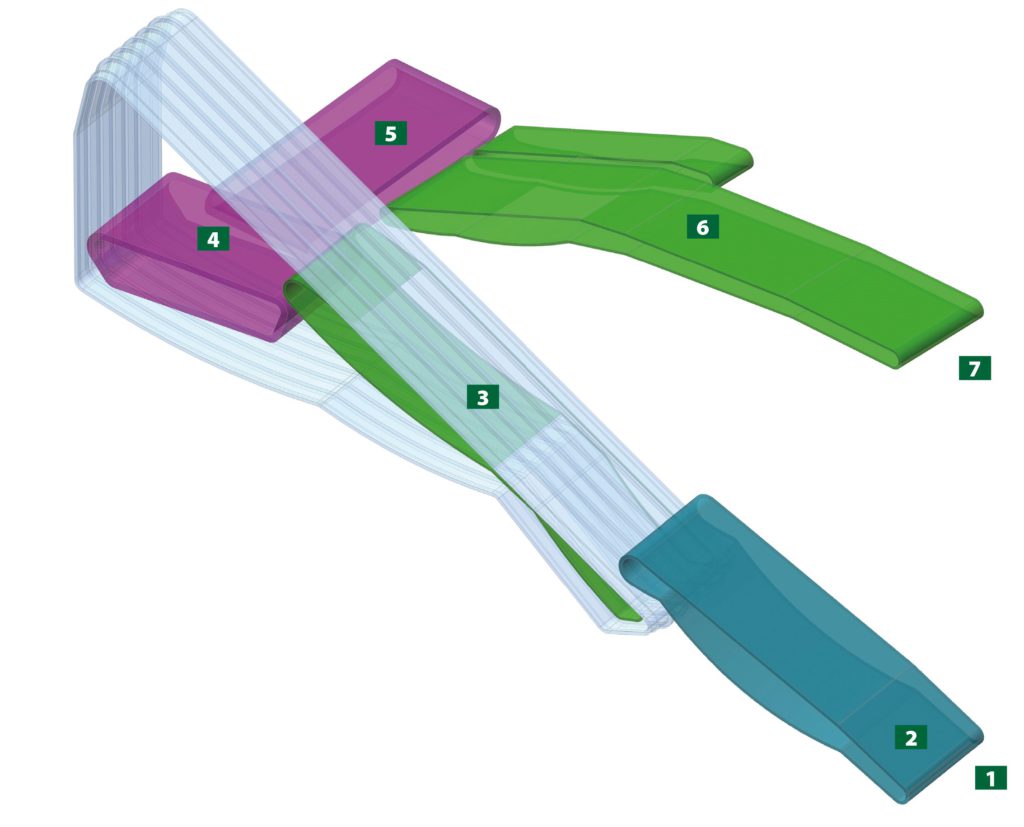

    収穫から排出までの馬鈴薯の流れ



    ①
    馬鈴薯収穫はAVRの掘取りユニットから始まります。掘取りユニットは左右に装着された大径のインテークローラー、培土に合わせて追従していくプラスチック製のディアボロタイコを特長としています。接近しやすいオープン設計の掘り取りユニットの収穫深度は本機中心部でシンプル調整が可能です。

    ➁
    80cm幅の掘取りコンベアが高いクリーニング能率を発揮します。

    ➂
    第2土砂分離コンベアと茎葉コンベアのコンビネーションで馬鈴薯にやさしい土砂分離と茎葉分離を行い、インラインピントルベルトへと運びます。茎葉が青い困難な作業条件下でも茎葉と夾雑物を分離していきます。

    ➃
    最初のピントルベルトに運ばれた馬鈴薯から、ほとんどの土砂は分離され、小さな土塊と茎葉は斜めに装着されたリテー二ングローラーの下に落ち、本機から除去されます。

    ➄
    馬鈴薯はリテー二ングローラーにより横送りピントルベルトへと流れていきます。その真上にはローターコムが装着されており、土塊と石を馬鈴薯から分離していきます。コンベア上に残った土塊と石は石取りコンベアに送られ、石タンクに収納されます。これにより選別コンベア全体に均一に馬鈴薯が流れていきます。

    ➅
    馬鈴薯は最大4人まで乗る事ができる選別コンベアへと送られ、最後の目視確認が可能です。石取りコンベアには追加で最大2名まで乗る事ができます。

    ➆
    馬鈴薯は5.5tバンカーへと送られていきます。落下防止装置とラバーベルト付きバンカーオプティマイザーにより鉄コンテナの正確な位置に馬鈴薯を排出していきます。

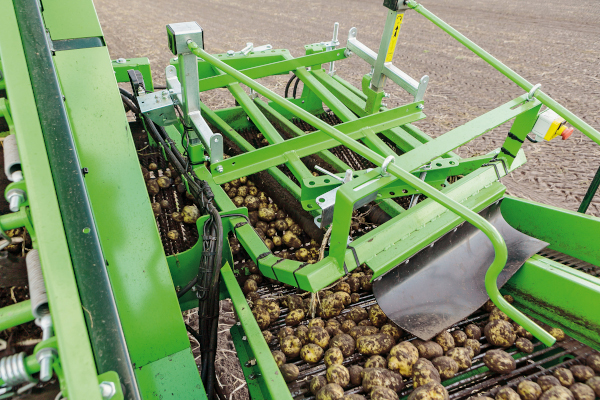

    人間工学に基づき設計された選別テーブル



    床がフラットな選別テーブルが数多くの利点をもたらします

    ・選別コンベア上でのスムーズな選別作業

    ・馬鈴薯が転がり戻る事が無く効率的。馬鈴薯にやさしくバンカーへと送出します。

    ・最後に目視確認選別ができるので高品質な馬鈴薯のみをバンカーに送出します。



















  • SPIRIT6100

    型式名 SPIRIT6100
    機体寸法 全長(mm) 8,820 ローターコム(3列) 標準装備
    全幅(mm) 3,000 ロータリーブラシ(5列) オプション
    全高(mm) 3,700 ローターコムの速度調整 可変式
    最大積載高(m) 4.1 ピントルベルトの角度調整 油圧式
    機体重量(kg) 6,500 スワンネック選別コンベア 油圧式
    バンカー容量(t) 5.5 選別コンベア幅(cm) 75
    WBバンカー － 選別コンベア・

    石取りコンベアの速度調整

    		 可変式
    ジョイスティック 標準装備 選別コンベア非常ボタン 標準装備
    カメラ 標準装備(4個) 選別コンベア乗車人数 最大4人
    灯火装置 標準装備 選別コンベア直下の石タンク 標準装備
    トラクター所要馬力(kW/hp) 66/90 掘取りコンベア速度(rpm)

    標準装備　：2段変速(540-690)

    オプション：3段変速(420-540-690)
    トラクター外部油圧 単動1系統+リターン

    （CCLSの場合 単動1系統）

    		 ステアリング
    トラクターPTO(rpm) 540 ドローバー調整 油圧式
    掘取りユニット ハンドル 油圧式
    プラスチック製PEディアボロタイコ 標準装備 油圧システム
    吊り下げスプリング式ディスク 標準装備 油圧ジャッキスタンド 標準装備
    大径茎葉ローラー(400mm) 標準装備 プレッシャーフィルター+圧力計 標準装備
    掘取り部 独立油圧システム
    掘取り畦幅(cm) 75/90(※工場出荷時要選択) 駆動装置 ・ピントルベルト

    ・ダブルスナッピングローラー

    ・ローターコム

    ・横送りピントルベルト

    ・石取りコンベア

    ・選別テーブル

    ・スワンネック

    ・排出バンカー
    装着掘取りコンベア数 2 タイヤサイズ
    掘取りコンベアのピッチ(ｍm) 35/40/43/50(※工場出荷時要選択) 左側 550/60-22.5　1.5bar-270Nm
    土砂分離コンベアのピッチ(ｍm) 32/36/40/43/45/50(※工場出荷時要選択) 右側 550/60-22.5　1.5bar-270Nm
    掘取り幅(ｍm) 1,650 オプションタイヤ 600/55-26.5
    掘取りコンベア駆動 PUR(ポリウレタン)駆動輪
    星型バイブレーター 掘取りコンベアに装着
    茎葉コンベアに装着された茎葉リテーナー 3列X2セット
    インラインピントルベルトの速度制御 可変式
    シングルスナッピングローラー付き

    横送りピントルベルトの速度調整

    		 可変式

    ※上記の仕様・装備品は、絶え間ない技術改良により予告なく変更になる事があります。

    ※上記は、全世界に向けて発行されているものを使用しているため、それぞれの国向けの仕様、数値、標準仕様、オプション品については弊社支社・営業所へお問合せください。

    ※いくつかの安全ガード、保安部品は撮影のため外されている事がありますのでご了承ください。

    ページトップへ戻る

  • SPIRIT6100

    標準装備

    ２段階変速調整可能なギアボックス
    油圧パーキングスタンド
    高圧フィルターと圧力計
    ジョイスティック(CAN BUSコントロール)+直感操作可能なコントロールボックス
    独立油圧駆動式ピントルベルト×２本、リテーニングローラー、３列ローターコム
    装着タイヤ：550/60-22.5
    油圧ステアリングホイール
    油圧ドローバーステアリング
    油圧水平調整(レベリング)
    最大４人乗り選別コンベア
    電磁油圧調整式ピントルベルト角度調整
    バンカー容量：5.5ｔ、バンカーフロアの一部に衝撃吸収ラバーを装着
    ディスプレイ、カメラ×４個
    選別コンベアに小芋抜き間口サイズ調整式選別４本ローラー
    選別コンベア直下のくず芋石取りボックス(油圧開閉可能)
    自動水平
    フレコン投入装置
    スワンネックエレベーターの自動昇降
    自動培土追従(センサーによりドローバーが左右へ移動)
    ステアリングホイールの自動中立復帰
    電磁油圧式ディアボロカウンタプレッシャーコントロール

    オプション装備

    3段階変速調整可能なギアボックス
    装着タイヤ：600/50-26.5(傾斜地には選択不可)
    衝撃吸収排出シュート(木箱へ充填時)(油圧式/機械式)
    ビックバックシステム(フレコン充填用)
    茎葉コンベアに茎葉リテーナーを追加
    油圧操作式アジテーター上下
    オニオンピッキングユニット
